描述
規格表
配置圖
焊接樣品
規格表
| 規格 | 單位 | TLW4010D | |||
|---|---|---|---|---|---|
| X 軸行程 | mm | 1200(雙區加工，單區範圍500) | |||
| Y 軸行程 | mm | 500 | |||
| X 軸速度 | M/min | 60 | |||
| Y 軸速度 | M/min | 60 | |||
| Z 軸行程 | mm | -50~+100(掃描光刀位置) | |||
| 振鏡掃瞄範圍 | mm | 100*100 | |||
| 掃描光路畸變校正精度 | μm | ≤±30 | |||
| 銲接強度 | kgf | ≥ 10 | |||
| 焊接時間 | Sec/圈 | 0.3 | |||
| 最大電池模組尺寸 | mm | 400×400 | |||
| 發震器功率 | Kw | 4 | |||
| 控制系統 | 三菱+研華IPC | ||||
| 銲接效率 | 單面銲接時間<55s | ||||
| 銲後強度 | 拉力測試≧510kgf@銅/鋁0.5mm厚度疊銲 | ||||
配置圖

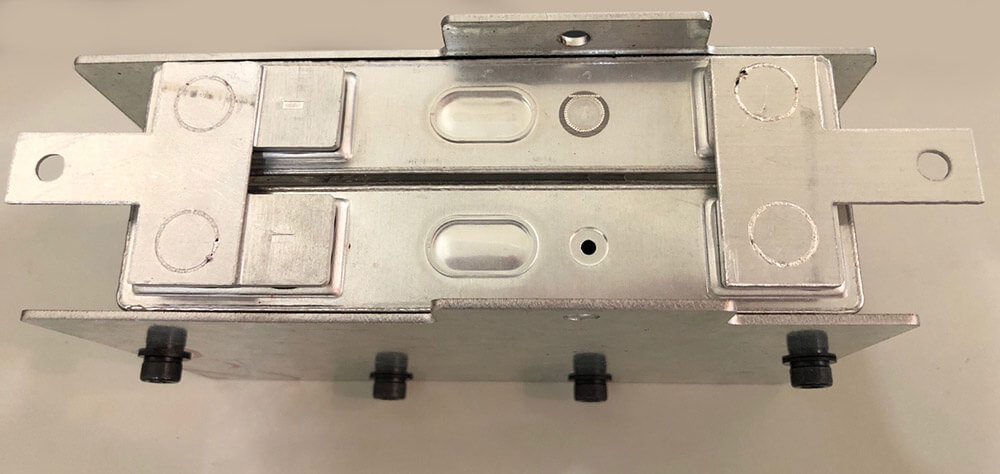

焊接樣品
